Поверка дефектоскопа Epoch 4

Panametrics EPOCH 4 цифровой ультразвуковой дефектоскоп, который сочетает в себе мощные возможности измерения, внутренний регистратор данных и большой набор программного обеспечения для решения широкого спектра задач.

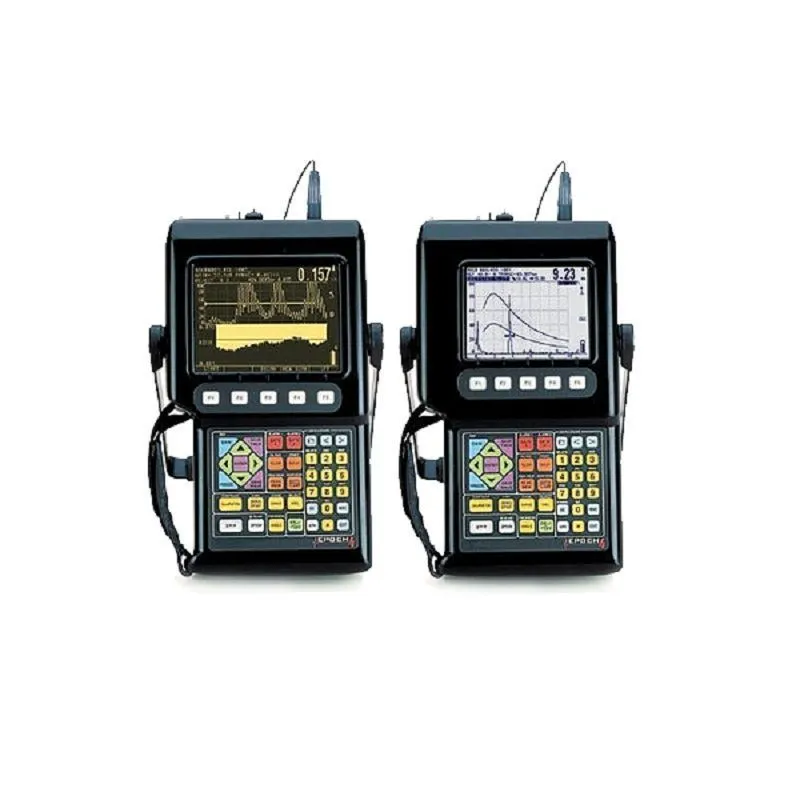

Функции обработки сигналов включают 25 МГц диапазон для тестирования тонких материалов, настраиваемый генератор прямоугольных импульсов для оптимальной проницаемости толстых или размягченных материалов и узкополосные фильтры для улучшения соотношения сигнал - шум при измерениях, требующих высокой мощности. Дефектоскоп ЕРОСН 4 обладает прочным корпусом и удобной клавиатурой прямого доступа и предлагает на выбор жидкокристаллический (ЖК) или электролюминесцентный дисплей (ЭЛ) высокого разрешения. EPOCH 4 с ЖК-дисплеем обеспечивает оптимальный просмотр формы волны и показаний измерений даже при прямом солнечном свете. Электролюминесцентный дисплей имеет четыре градации яркости, обеспечивает хорошую видимость даже под очень малым углом зрения.

Регистратор данных большой емкости ультразвукового дефектоскопа Epoch 4 позволяет сохранять данные на месте проведения работ с последующей передачей на ПК, посредством гибкой интерфейсной программы.

Ультразвуковой дефектоскоп Epoch 4 отличается простотой и удобством работы.

Прочный корпус, большой дисплей и функциональная клавиатура с цветными клавишами ЕРОСН 4 позволяет легко и быстро производить измерения в тяжелых условиях.

Клавиши увеличения мощности, заморозки, сохранения толщины и формы волны, ввод, сгруппированы вместе, что позволяет нажимать на них большим пальцем и работать с прибором одной рукой при установке всех параметров.

Пять функциональных кнопок дают прямой доступ к предустановленным значениям параметров, которые могут быть изменены оператором.

Отличительные особенности ультразвукового дефектоскопа Epoch 4

• Настраиваемая узкополосная фильтрация

• Генератор прямоугольных импульсов или генератор импульсов ударного возбуждения Легкий, эргономичный дизайн. Вес 2,6 кг.

• Быстрый, частота обновления минимум 60 Гц

• Мощный NiMH аккумулятор большой емкости

• Большой, яркий, с высоким разрешением ЭЛ или ЖК-дисплей

• Автоматическая калибровка преобразователей

• Диапазон прозвучивания от 1 до 10,000 мм по стали (продольная волна)

• Фиксация на дисплее формы волны и данных

• Представление данных в дюймах, миллиметрах, или микросекундах

• Возможность удержания и запоминания импульса

• Режим «электронная лупа»

• Сигнализация, по амплитуде (+/-) или минимальной глубине

• Режим измерения «эхо - эхо»

• Кодовый ключ для возможности наращивания опционального программного обеспечения


Ультразвуковой дефектоскоп Epoch 4 имеет следующие выходы

• RS -232 последовательный порт

• Высокоскоростной параллельный порт

• VGA выход на экран монитора или проектор

• Аналоговый порт для прямого вывода амплитуды или измерения толщины


Ультразвуковой дефектоскоп EPOCH 4 поставляется с клавиатурой, как с английскими символами, так и с символами в международном формате. Язык интерфейса Немецкий, Английский, Русский, Французский, Японский и другие выбираются пользователем.

Новый буквенно-цифровой регистратор данных дефектоскопа Epoch 4

Усовершенствованный регистратор данных разработан для облегчения обеспечения всех задач дефектоскопии и измерения толщины. Все сохраненные данные могут быть систематизированы в виде буквенно-цифровых файлов и идентификационных кодов (ID) которые можно просматривать на дисплее. Функция Memo позволяет ввод дополнительных данных измерений, а функция редактировать используется для удаления файлов.

Сохранение и вызов данных измерений 500 форм волны или 10000 измерений толщины.

Опция расширения внутренней памяти обеспечивает увеличение емкости до 2000 форм волны до 40000 измерений толщины.
