Поверка дефектоскопа УД2-102ВД

Тип оборудования: ультразвуковой дефектоскоп

Производитель: Россия

Серия: УД2, UD2

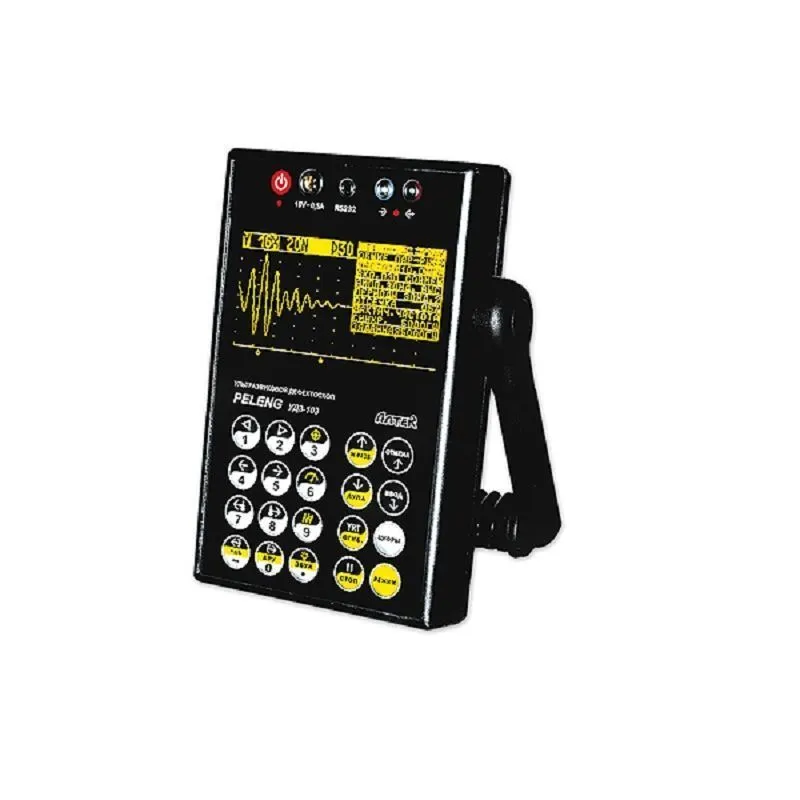

Модель: УД2-102ВД ПЕЛЕНГ, PELENG

Описание: Переносной ультразвуковой прибор для поиска внутренних дефектов в материале

Сертификаты и удостоверения на ультразвуковой дефектоскоп ПЕЛЕНГ УД2-102:

• Сертификат об утверждении типа средств измерений Российской Федерации. Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ внесен в Государственные реестр средств измерений РФ.
• СЕРТИФИКАТ ГОССТАНДАРТА РЕСПУБЛИКИ БЕЛАРУСЬ №1333 об утверждении типа средств измерения.
• СЕРТИФИКАТ ГОССТАНДАРТА РЕСПУБИКИ КАЗАХСТАН №660 об утверждении типа средств измерения.
• Ультразвуковой дефектоскоп УД2-102 PELENG принят ОАО "ГАЗПРОМ" и МПС России в эксплуатацию.

Назначение дефектоскопа УД2-102ВД ПЕЛЕНГ:

Ультразвуковой дефектоскоп УД2-102 Pelengпредназначен для контроля сплошности сварных соединений листовых элементов, труб, котлов, рельсов, деталей подвижного состава и других металлоконструкций, а также измерения толщин. По показателю эффективность/стоимость дефектоскоп УД2-102 превосходит отечественные и зарубежные дефектоскопы общего назначения.

Дефектоскоп PELENG УД2-102 позволяет:

- работать в опасных условиях, в труднодоступных местах, на высоте и в условиях воздействия низких температур (взрывозащищенное исполнение, масса со встроенными аккумуляторами 2 кг, рабочая температура до -30°С);

- снизить вероятность пропуска дефектов (В-развертка, шестистепенная ручная регулировка ВРЧ, режим одновременного выравнивания чувствительности на базе встроенного расчета АРД-диаграмм в виде кривой ВРЧ или криволинейного порога);

- повысить производительность и облегчить работу оператора (предварительное создание до 100 настроек: режим индикации распространения ультразвуковых колебаний в контролируемом изделии, режим "огибающая А-развертки");

- документировать результаты контроля (протокол В-развертки и протокол А-развертки

Изделия, контролируемые дефектоскопом УД2-102

Дефектоскоп позволяет контролировать и выявлять внутренние дефекты в широкой номенклатуре изделий из металла, пластмасс и др. материалов со скоростью распространения ультразвуковых колебаний 300-9999 м/с. С помощью дефектоскопа возможно определение уровня различных жидкостей в емкостях. Для удобства пользователей в дефектоскопе имеет таблица скоростей распространения ультразвуковых колебаний для большого количества твердых материалов и жидких сред. При этом автоматически выбирается значение скорости для определенного типа волны. В то же время у оператора имеется возможность коррекции предлагаемого дефектоскопом значения.

Параметры дефектов, выявляемых дефектоскопом ПЕЛЕНГ УД2-102

• время распространения ультразвуковых колебаний (УЗК);
• глубина дефекта;
• расстояние от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность сканирования ПЭП;
• расстояние до дефекта по лучу (в некоторых режимах);
• амплитуда отраженного сигнала;
• уловные размеры дефекта (условная высота и условный размер по пути перемещения ПЭП) с использованием ручной измерительной метки в режиме В-развертки или опции "огибающая";
• коэффициент выявляемости дефекта и эквивалентную площадь дефекта (только для версии "УНИВЕРСАЛЬНЫЙ+АРД".

Версии программного обеспечения дефектоскопа УД2-102 Пеленг и нормативные документы, на основании которых, созданы типовые варианты контроля.
