Поверка дефектоскопа УД2-140

Тип оборудования: Дефектоскоп ультразвуковой

Производитель дефектоскопов: Россия

Серия: дефектоскоп УД

Модель: УД2-140

Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалов

Сертификаты на ультразвуковой дефектоскоп УД2-140:

- Сертификат Госстандарта Российской Федерации. Дефектоскоп УД2-140 внесен в Государственный реестр средств измерений РФ.

Гарантия на ультразвуковой дефектоскоп УД2-140: 12 месяцев.

Назначение дефектоскопа УД2-140:

Дефектоскоп ультразвуковой УД2-140 применяется для неразрушающего контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности.

Дефектоскоп УД2-140 предназначен для:
 - обнаружения дефектов;
 - измерения координат дефектов;
 - измерения амплитуд сигналов от дефектов;
 - измерения скорости распространения продольных и поперечных УЗК в различных материалах;
 - накопления и сохранения результатов контроля с целью последующей их перезаписи в компьютер.

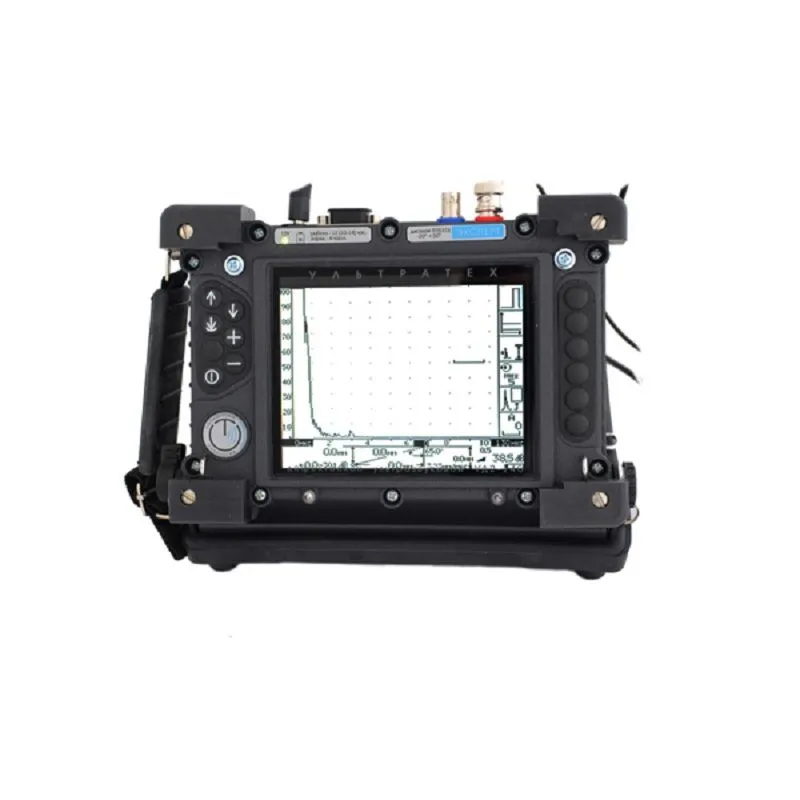

Дефектоскоп УД2-140:

Абсолютно новый подход к разработке ультразвукового дефектоскопа. Корпус УД2-140 специально спроектирован для дефектоскопа, имеет возможность трансформироваться, в зависимости от применения. Экран электролюминесцентный, повышенной яркости. Широкие возможности регулировки генератора импульсов и входного тракта. Прибор имеет такие необходимые функции как: "заморозка" максимального сигнала, стоп-кадр, индикатор "ход луча", индикатор "количество переотражений", увеличенное изображение А-скан, координатная сетка, часы, календарь. Также присутствуют стандартный набор функций: ВРЧ, АРК, В-скан, глубиномер. Реализована возможность подключения датчика пути и запись голосового сопровождения.

• В ультразвуковом дефектоскопе УД2-140 установлен яркий, высококонтрастный дисплей с размером экрана 115х86 мм и логическим разрешением 320х240 точек американской фирмы PLANAR;

• В УД2-140 частота кадров может достигать 100 кадров в секунду. Высокая частота смены кадров позволяет получить непрерывную картину изображения А-скан при сканировании - такую же, как на аналоговых дефектоскопах с электронно-лучевой трубкой (но при этом яркость EL дисплея гораздо выше, чем у трубки).

• Вертикальная и горизонтальная шкалы развертки постоянно отображаются на экране

• Размерность развертки можно установить в миллиметрах или микросекундах.

• Размерность координат (глубины) можно установить в миллиметрах или микросекундах

• В "максимальной" версии дефектоскопа УД2-140 "ЭКСПЕРТ" используется 5 режимов регистрации с многократной записью. Имеется возможность заказать дефектоскоп с любой комбинацией из 5 режимов регистрации - всего 32 варианта.

• Ультразвуковой дефектоскоп УД2-140 позволяет производить записи (при многократной регистрации по времени, по датчику пути, по отдельным точкам) с возможностью масштабирования как до, так и после сохранения информации в памяти дефектоскопа (а также при просмотре сделанных записей и при распечатке результатов).

• Дефектоскоп УД2-140 обладает большим объемом памяти (запись до 500 изображений А-скан или параметров настройки).

• Для удобства управления в дефектоскопе УД2-140 используется две клавиатуры: универсальная и функциональная: универсальная клавиатура позволяет управлять всеми режимами прибора одной левой рукой; быстрый доступ к любой из почти 100 виртуальных кнопок обеспечит функциональная клавиатура и иерархическая структура меню.

• Дефектоскоп прост в управлении, в основном это достигается благодаря специально разработанной, интуитивно-понятной структуре меню.

• Динамический характер пиктограмм, т.е. изменение вида пиктограмм в зависимости от установленной функции или параметра, обеспечивает наглядность и простоту управления.

• Прибор УД2-140 обладает повышенной точностью определения координат. Измерение координат обеспечивается качественными датчиками, прецизионной аппаратурой и высокоточными вычислениями.

• Ультразвуковой дефектоскоп УД2-140 позволяет работать с ПЭП как отечественного производства с фиксированными частотами - 10 МГц; 5 МГц; 2,5 МГц; 1,8 МГц; 1,25 МГц; так и с импортными (т.е. со встроенным контуром) в частотном диапазоне от 1,25 до 10 МГц.

• Трансформируемый корпус позволяет поворачивать дисплей на угол от 0 до 90º, что обеспечивает удобство при эксплуатации прибора в любых условиях. УД2-140 - единственный дефектоскоп с поворотной панелью управления (гарантируется не менее 10000 циклов сложения/разложения корпуса).
