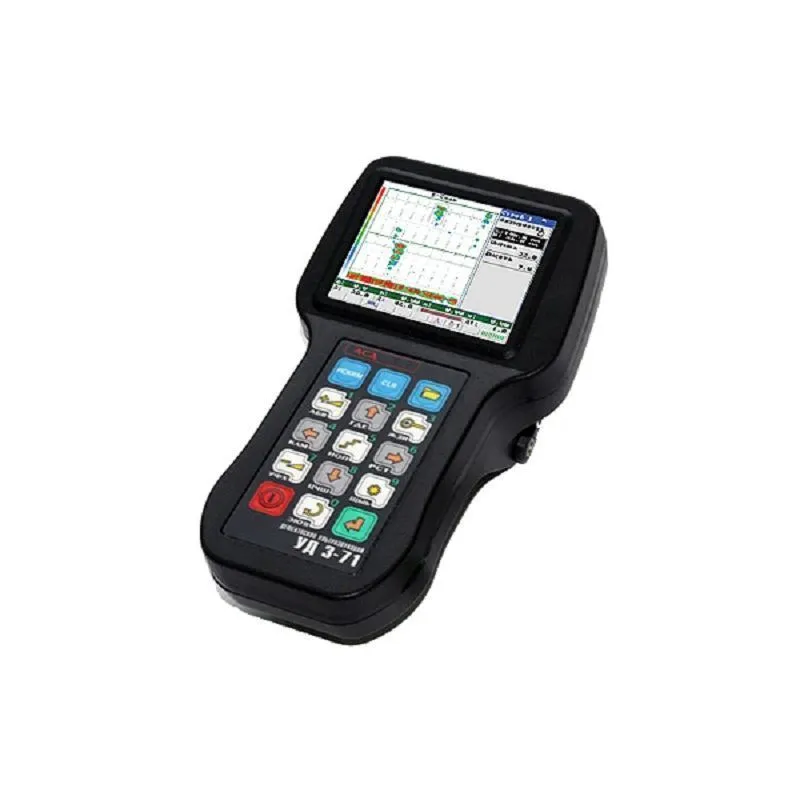

Поверка дефектоскопа УД3-71

Тип оборудования: Дефектоскоп ультразвуковой

Производитель дефектоскопов: Россия

Серия: дефектоскоп УД

Модель: УД3-71

Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалов

Сертификаты на ультразвуковой дефектоскоп УД3-71:

- Сертификат Госстандарта Российской Федерации.  Дефектоскоп  УД3-71 внесен в Государственный реестр средств измерений РФ.

Гарантия на ультразвуковой дефектоскоп УД3-71: 12 месяцев.

Дефектоскоп УД3-71 применяется для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных (паяных) соединений и т.д.

УД3-71 - идеальный ультразвуковой дефектоскоп для проведения контроля в труднодоступных местах. Для обеспечения качества выпускаемой продукции, контроля технического состояния оборудования и продления срока его эксплуатации наиболее широкое распространение, наряду с другими методами НК, получил ручной ультразвуковой контроль. Наиболее важными параметрами, определяющими техническое состояние и возможность дальнейшей эксплуатации, является толщина основного металла элементов оборудования, качество сварных соединений и околошовной зоны, оценка динамики коррозии и износа элементов промышленных конструкций.

При проведении контроля различных объектов очень часто приходится выполнять контроль в труднодоступных местах, на высоте, внутри котлов, в полевых условиях - условиях несравнимых с лабораторными. Из выше сказанного следует, что для решения этих задач необходим легкий и малогабаритный прибор, который по функциональным возможностям не только не уступает, а даже превосходит другие микропроцессорные дефектоскопы широкого применения. Новый модернизированный микропроцессорный ультразвуковой дефектоскоп третьего поколения УД3-71, позволяет решать более широкий спектр задач при выполнении НК в труднодоступных местах, благодаря своим малым весу, габаритам и функциональным возможностям. Он позволяет проводить ультразвуковой контроль продукции на наличие дефектов с учетом современных требований к технологиям ультразвукового неразрушающего контроля.

Ультразвуковой дефектоскоп УД3-71 предназначен для:

• измерения глубины и координат залегания дефектов;

• измерения отношений амплитуд сигналов, отраженных от дефектов;

• измерения эквивалентного размера дефекта;

• измерения толщины изделия;

• измерения  скорости распространения ультразвуковых колебаний;

• измерения эквивалентных и условных размеров дефектов.


Отличительные особенности ультразвукового дефектоскопа УД3-71:

• все функции толщиномера с разверткой;

• развертки типа А-скан и В-скан;

• различные формы детектирования: РЧ / 2п.п. / +п.п. /- п.п.;

• набор функций регулировки усиления, в том числе АРУ, ВРЧ;

• интерфейс автоматической калибровки параметров ПЭП и объектов контроля;

• несколько режимов работы с АРД диаграммами;

• два независимых трехуровневых измерительных строба;

• возможность контроля акустического контакта;

• система АСД по всем уровням стробов;

• индикация АСД на ярких трехцветных светодиодах;

• усовершенствованный режим пиковой кривой;

• режим наложения текущего сигнала на зафиксированный ранее (режим «стоп-кадр»)

• динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров;

• разметка экрана по отражениям сигнала в объекте контроля;

• возможность использования специального программного интерфейса;

• возможность выбора структуры меню по двум схемам «Пользователь» / «Эксперт»;

• сохранение и вызов настроек контроля;

• связь с ПЭВМ через USB порт.
