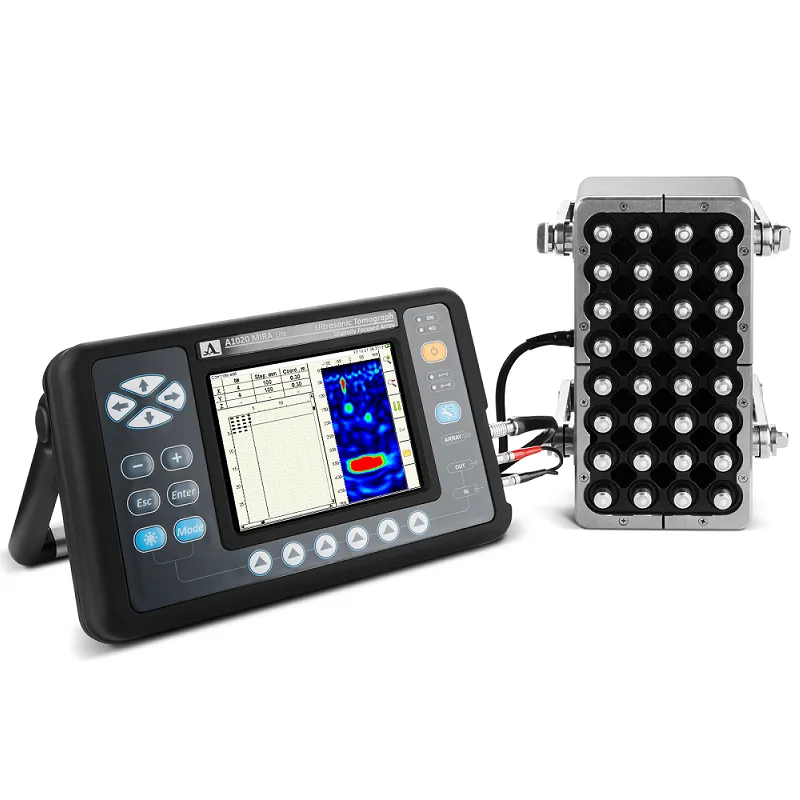

Низкочастотный ультразвуковой томограф A1020 MIRA Lite

Компактный, легкий и удобный в использовании ультразвуковой томограф с визуализацией внутренней структуры бетона при одностороннем доступе.

Назначение  A1020 MIRA Lite

• Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня.
• Контроль конструкций из бетона толщиной до 1 000 мм и из железобетона толщиной до 800 мм.
• Исследование внутренней структуры колонн диаметром от 500 мм.
• Контроль фундаментов и перекрытий в монолитных конструкциях.
• Контроль объектов с криволинейными поверхностями.
• Поиск пустот за тюбингами в метрополитенах и железобетонных туннелях.
• Поиск в железобетоне пластмассовых и металлических труб диаметром от 10 мм.
• Определение толщины защитного слоя и глубины залегания арматуры.
• Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах.
• Измерение толщины объекта контроля при одностороннем доступе.

Особенности  A1020 MIRA Lite

• Наглядное отображение сечения (B-Скан) объекта в режиме реального времени с частотой смены кадров до 10 Гц.
• Улучшенная чувствительность в ближней зоне.
• Высокая точность измерений и чувствительность прибора к различным отражателям.
• Размеры обнаруживаемых несплошностей:
• - от Ø10 мм – цилиндрический образ дефекта;
• - от Ø 25 мм – сферический образ дефекта.
• Малогабаритная антенная решетка для длительной работы на объекте.
• Новый тип износостойких СТК преобразователей с безжидкостным контактом.
• Защита преобразователей от грязи и пыли благодаря прочной мембране.
• Чехол для удобного крепления электронного блока на поясе оператора.

3D программное обеспечение INTROVIEW
Комплексная оценка внутренней структуры благодаря 3D изображению объекта


Режимы работы с 3D-изображением:

• Изометрическая поверхность;
• Текстурное отображение;
• Максимальная проекция.
• Режимы работы с 2D-изображением:
• Панорамный B-, C-, В-Скан;
• Плоскость сечения / объемный строб.
• Совместимость с другими приборами АКС (А1220 MONOLITH, A1040 MIRA).
• Режимы работы
• Томограф A1020 MIRA Lite два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора. В процессе работы можно выбирать различные виды представления данных на экране томографа в зависимости от установленного режима.

Режим ОБЗОР
Режим «ОБЗОР»
Режим предназначен для оперативного просмотра внутренней структуры объекта контроля в произвольных местах. На экране отображается В-Скан в режиме реального времени с частотой смены кадров до 10 Гц.


Дополнительно в данном режиме возможно:

• Автоматическое определение скорости распространения ультразвуковой волны.
• Измерение координат и уровней образов в томограмме.
• Измерение толщины объекта контроля.
• Сохранение и просмотр В-Сканов.
• Просмотр А-Сканов.

Режим «КАРТА»

Режим предназначен для формирования массива данных в форме набора В-Сканов объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного трехмерного массива данных можно выводить на экран любой В-Скан.

Режим ОБЗОР
Режим КАРТА
Режим «НАСТРОЙКА»

Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения, с присвоением уникального имени, ряда рабочих конфигураций под различные объекты контроля. Необходимая конфигурация выбирается из списка сохраненных непосредственно на объекте контроля.
